冠能固控根據國內外泥漿、油泥、油田高粘度廢棄物的現場方案制定與處理效果得來的經驗，聯合中外專家開發出適應市場的真空傳輸裝置，其特點為傳輸介質多樣化、負壓值大、大揚程、無磨損件、結構緊湊、易操作等特點。目前國內無此類可靠產品。

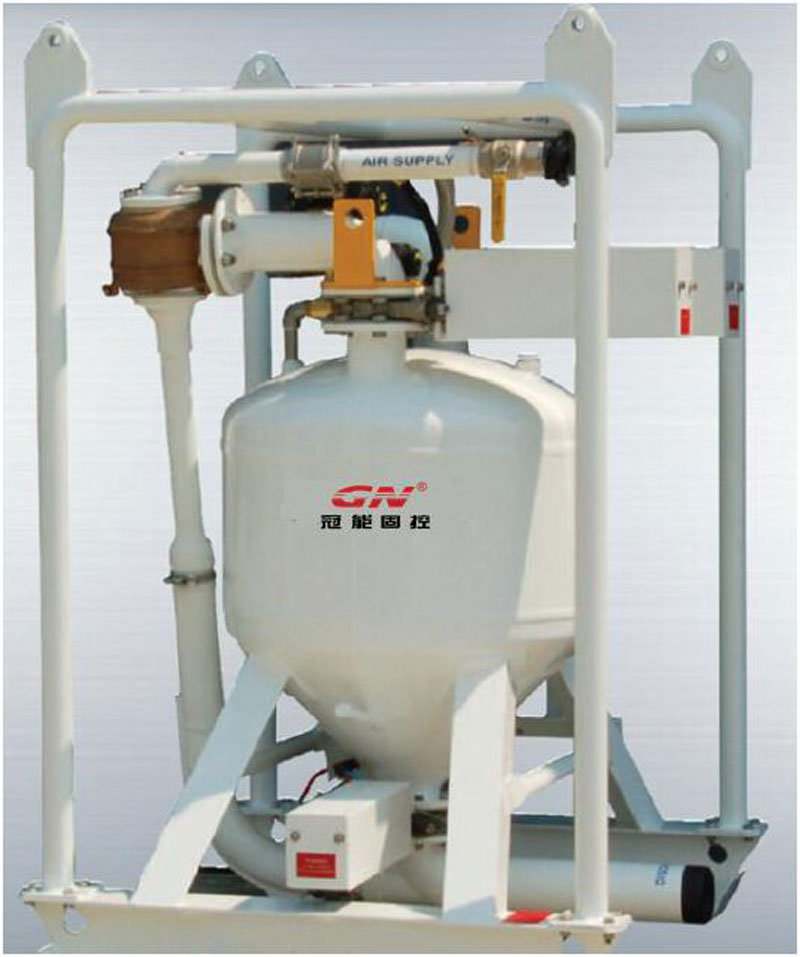

真空鉆屑輸送泵，也叫固體輸送泵，其獨特的結構設計使其能夠在艱苦的環境作業，且維修率低，可高速輸送固相超過80%的物料和高比重物料。它具有如下特征：高效文丘里裝置在強氣流情況下可產生高達25英寸HG（汞柱）真空對物料進行抽吸。泵體結構緊湊，適合高密度物料的輸送。

• 100mm進料和排料管徑
• 25英寸HG（汞柱）全真空，具有強氣流
• 無電力要求，可以在危險區安全作業
• 回收并輸送高達40立方米/小時（視物料情況）
• 吸入距離可以是50米以內，排放距離高達1000m
• 可輸送固相粒徑高達75mm
• 氣壓要求：550Kpa-785Kpa
• 供氣量需求:17m³/分鐘

• 1）廢泥漿和鉆井液振動篩排出的鉆屑
• 2）泥漿和尾漿
• 3）泥漿坑清理
• 4）有害廢棄物回收
• 5）油泥，罐底清渣
• 6）運輸船的艙底清理。
• 7）散裝罐和筒倉的物料輸送
• 8）砂子，細砂，和壓裂砂
• 9）硅藻土
• 10）動物糞便

• GNSP-40泵工作的時候吸漿和排放交替進行，可以自動或者手動模式下工作。
• 可以輸送重泥漿，甚至接近干燥的物料，而且腔體內無轉動部件，不易磨損。
• 通常進出口管線尺寸用4寸，如果增大出口管線會犧牲輸送距離。

河北冠能石油機械制造有限公司專注于鉆井泥漿固控系統，和鉆井廢棄物處理設備的研發制造。GN冠能固控是國內外固控設備的重要品牌。我們較早在美國和俄羅斯設立了分公司。主要生產制造模塊分為：固控設備和配件制造模塊、鉆井廢棄物處理設備模塊、整套泥漿處理系統模塊、泵類輸送設備模塊。

• 1、污泥洗砂系統模塊
• 2、污泥分離系統模塊
• 3、絮凝加藥系統模塊
• 4、超聲波油水分離系統模塊

寬度:2200mm高度:2500，長度和GNSC12-24A螺旋輸送機匹配9500mm。

• 1）撬裝V型罐，帶2臺泥漿攪拌器GNJBQ-015DD，罐底螺旋輸送機GNSC12-24A，用于攪拌罐底泥砂用。
• 2）帶加熱蒸汽管線。
• 3）頂部用鋼格板。
• 4）帶2寸熱水入口，2寸洗滌劑入口。

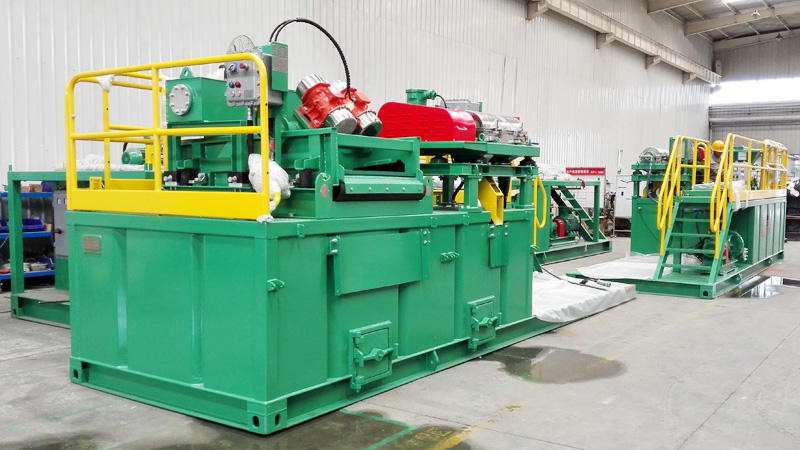

• 5）給的參考圖是2個組合W罐，我們只要V型罐。 油泥沙分離系統

• 1）干燥篩，型號GNZS594E-HE，電機功率2*1.94kw，篩網數量4張、面積2.7㎡，激振強度8.0G。
• 2）泥漿離心機，型號GNLW363CG-VFD，變頻，電機功率37kw加輔機11kw，轉速3200轉/分，處理能力30~45m³/h。
• 3）螺桿泵，型號GNG20A-055，離心機供液泵，電機功率5.5KW。
• 4）液下渣漿泵，型號GN50YZ20-18，輸送液相，電機功率4kw。
• 5）匹配泥漿罐尺寸6000x2200x1500mm。

絮凝加藥系統，型號GNDU-2000A，混合藥品后，分流成2股，1股到洗砂機，1股到離心機。20尺集裝箱標準尺寸系統。

油水分離系統，系統使用自然沉降的方法，或者客戶安裝相應振動設備加速沉降的方法來使油水分離。本系統的液相來源于離心機處理過后的泥漿。同時本系統可以通過防爆油泵實現內部兩個倉自循環使用。

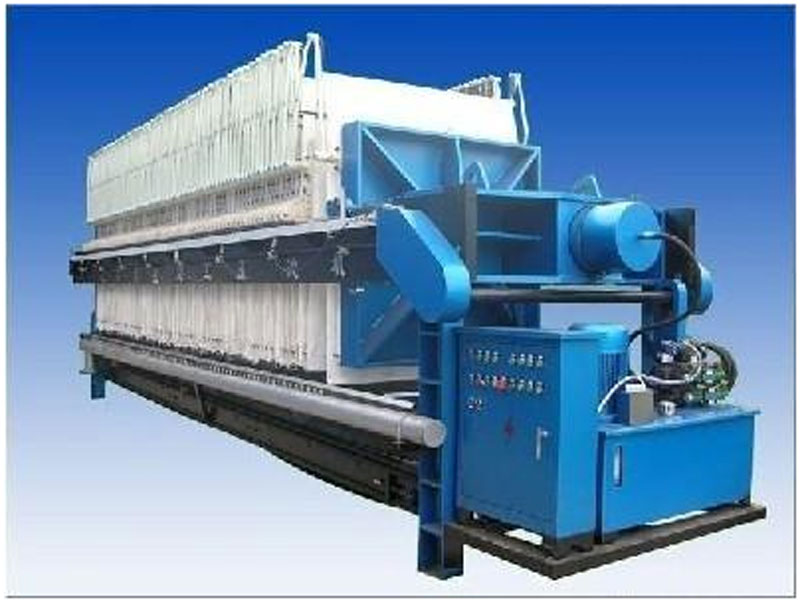

板框式壓濾機是通過板框的擠壓，使污泥內的水通過濾布排出，達到脫水目的。它主要由凹人式濾板、框架、自動- 氣動閉合系統測板懸掛系統、濾板震動系統、空氣壓縮裝置、濾布高壓沖洗裝置及機身一側光電保護裝置等構成。優勢：價格低廉，擅長無機污泥的脫水，泥餅含水率低。

劣勢：易堵塞，需要使用高壓泵，不適用于油性污泥的脫水，難以實現連續自動運行。

• ①對泥餅含固率的要求。一般板框式壓濾機與其他類型脫水機相比，泥餅含固率高，可達35%，如果從減少污泥堆置占地因素考慮，板框式壓濾機應該是較優方案。
• ②框架的材質。
• ③濾板及濾布的材質。要求耐腐蝕，濾布要具有一定的抗拉強度。
• ④濾板的移動方式。要求可以通過液壓一氣動裝置全自動或半自動完成，以減輕操作人員勞動強度。
• ⑤濾布振蕩裝置，以使濾餅易于脫落。與其他型式脫水機相比，板框式壓濾機 的缺點是占地面積較大。同時，由于板框式壓濾機為間斷式運行，效率低，操作間環境較差，有二次污染，國內大型污水處量廠己很少采用。

臥螺式沉降泥漿離心機主要由轉載和帶空心轉軸的螺旋輸送器組成，污泥由空心轉軸送入轉筒后，在高速旋轉產生的離心力作用下，立即被甩人轉轂腔內。污泥顆粒比重較大，因而產生的離心力也較大，被甩貼在轉轂內壁上，形成固體層；水密度小，離心力也小，只在固體層內側產生液體層。固體層的污泥在螺旋輸送器的緩慢推動下，被輸送到轉載的錐端，經轉載周圍的出口連續排出，液體則由堰四溢流排至轉載外，匯集后排出離心機。

優勢：處理能力大。

劣勢：耗電大，不適于比重接近的固液分離。

臥螺式沉降鉆井液離心機關鍵的部件是轉轂，轉轂的直徑越大，脫水處理能力越大。轉載的長度越長，污泥的含固率就越高。使用過程中，轉載的轉速是一個重要的控制參數，控制轉轂的轉速，使其既能獲得較高的含固率又能降低能耗，是離心脫水機運行好壞的關鍵。多采用低速離心脫水機。在作離心式脫水機選型時，因轉輪或螺旋的外緣極易磨損，對其材質要有特殊要求。新型離心脫水機螺旋外緣大多做成裝配塊，以便更換。

離心脫水機具有噪音大、能耗高、處理能力低等缺點。國內只有為數不多的幾個廠家可以生產適用于高比重泥漿分離的離心機 。

河北冠能石油機械制造有限公司生產的臥螺式沉降離心機，其泥餅含固率可達30%以上，而且操作是在全封閉的環境中進行，脫水機周圍沒有任何污泥及污水存在，也沒有惡臭氣味，可以大大改善運行人員的工作環境，因而受到業界人士的青睞。

冠能固控專注于鉆井泥漿固控系統和鉆井廢棄物處理設備的研發制造,GN冠能固控是國內外固控設備的重要品牌,我們較早在美國和俄羅斯設立了分公司。

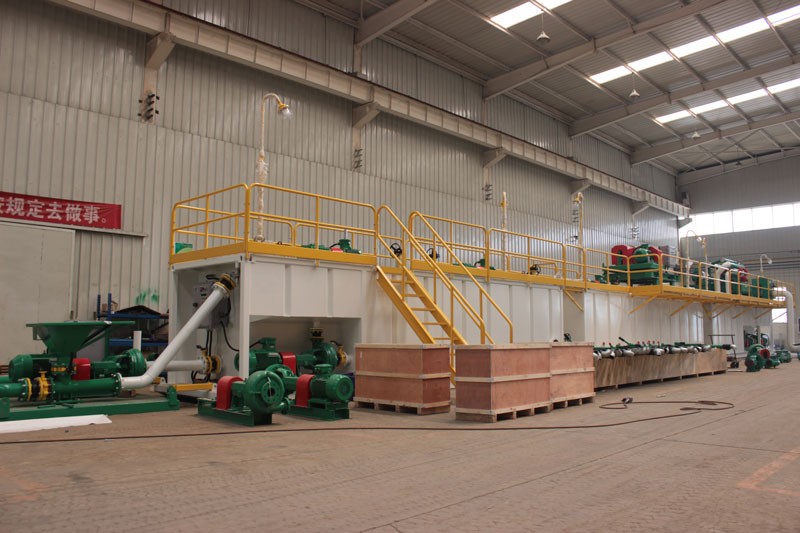

• 1、物料收集傳輸系統
• 2、巖屑甩干處理系統
• 3、廢棄泥漿與廢水固液混合物調制系統
• 4、離心分離脫水系統
• 5、鉆井污水處理系統
• 6、電控系統

• 1、巖屑收集+巖屑甩干+固化處理系統

采用巖屑收集槽、螺旋輸送機、鉆屑甩干機、鉆屑固化系統，既有利于處理現場一開鉆排出廢棄鉆屑攜帶泥漿嚴重或跑漿的工況下，不同固控系統排出的粘有泥漿的鉆屑無害化處理，也有利于巖屑處理的快速干化和半自動化。易于實現巖屑的處置安置安全，實現鉆井清潔化生產。

• 2、廢棄泥漿調制+離心分離脫水系統

利用高效的復合型破膠劑對固井、清罐所產生的廢棄泥漿進行破膠脫穩處理。實現廢棄泥漿快速高效的固液分離，節省占地面積，可以充分實現廢棄泥漿的快速破膠脫穩調制處理。

泥漿離心機處理模塊將加入破膠、絮凝等藥劑的廢棄泥漿進行分離脫水處理。實現泥水初步快速分離，出水相對澄清、泥餅成型。

• 3、鉆井污水氣浮+精密過濾系統

離心機分離出的污水通過一級高效淺層氣浮裝置進行絮凝氧化脫色及乳化油破乳分離處理。實現鉆井污水中中小有機物的絮凝分離、氧化脫色和石油類講解去除處理。隨后采用高纖維球過濾器進行高精度過濾處理，實現污水回用或外排達標處理。

眾所周知，油泥脫水處理是含油污泥處理過程中的重要環節，經脫水后的油泥其體積大為縮小，不但減輕了對環境的二次污染，也為油泥資源的綜合利用創造了極有利的條件。當今國際上已普遍使用離心分離技術作為主要的脫水工藝，采用全封閉連續運行的臥式螺旋卸料沉降離心機作為油泥脫水的主機。從而避免了傳統工藝采用帶式壓濾機，板框式壓濾機的種種弊端，如：油泥脫水敞開運行，現場環境差，水、藥劑用量大、易損件多、運行成本大、設備體積龐大、基建費用高、自動化程度差、勞動強度大、不適應連續運行等。但是國內一般的離心設備具有維修技術與壓濾機相比不易掌握的缺點，所以在中國市場目前仍然是帶機市場占有率略高于離心設備。

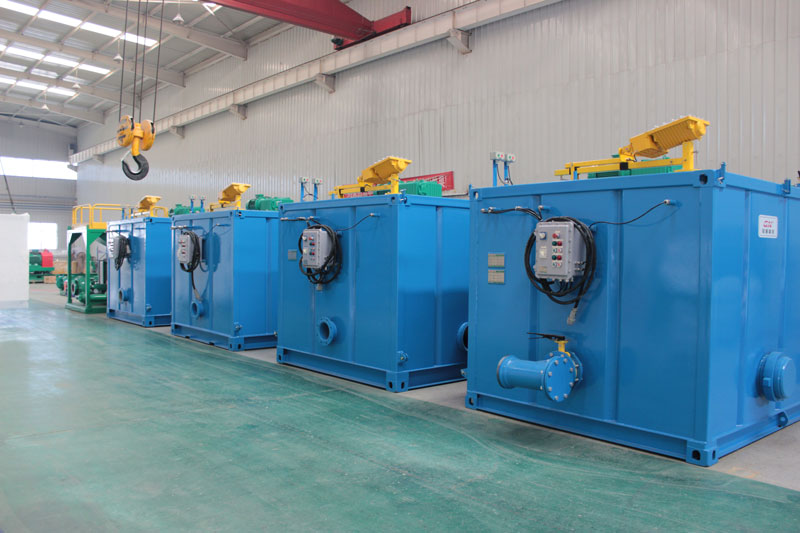

冠能固控經過多年研發，在GNLW363D-VFD高比重泥漿離心機的基礎上，成功推出了小型撬裝污泥分離裝置。

• 1、應用范圍廣。
• 2、連續操作，自動化程度高，生產能力大，單位產量耗電量少
• 3、無濾網濾布，結構緊湊，占地面積小

同時可以保證處理過程中臭氣不外溢，污水不外流，油泥漿不落地，運行成本低。結合目前的油泥處理處置工藝，撬裝污泥分離技術將是未來污油泥處理關鍵技術的使用的趨勢。

特別是近年來出現的含聚污泥，目前對含聚污泥的認識寥寥無幾。由于海上油田的聚驅開采，聚合物無法徹底脫出，隨采出液進入平臺及原油終端處理流程，形成大量含聚污泥。與普通含油污泥相比，含聚污泥更加易于形成，且乳化程度嚴重，黏度大。現有的污油泥處理技術已不再適用，常規油泥處理劑也逐漸失效，現階段主要靠外委處理，成本較高，直接影響著油田的正常生產。

同時，對于含聚污泥增量大，處理難度高的問題，我公有針對含聚污泥推出的小型撬裝污泥分離裝置，結合與工藝相匹配的輔助藥劑，明顯的提高了含聚污泥處理效果，越來越被客戶推薦為解決含聚污泥問題的有效途徑。
