鉆井泥漿不落地設備

冠能固控專注于固控設備，和新型鉆井泥漿不落地設備的研發與創新，在業界獲得了良好的口碑。冠能固控是國內較早開發鉆井泥漿不落地成套設備的廠家，產品銷往了多個國家和地區，并獲得了客戶高度的評價。冠能成套鉆井泥漿不落地設備可以租賃,可以銷售,可以滿足油基泥漿和水基泥漿不落地處理。

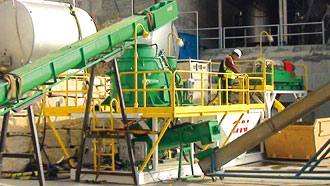

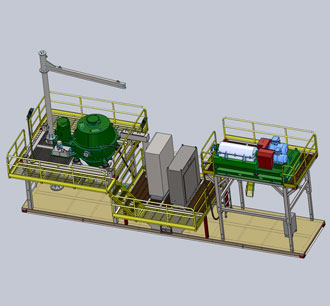

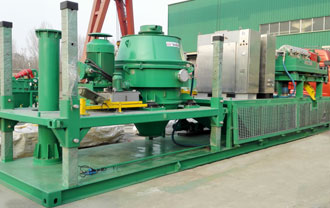

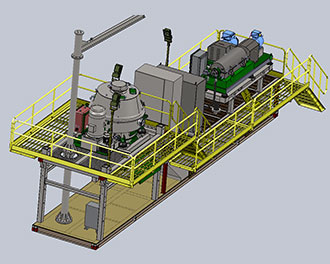

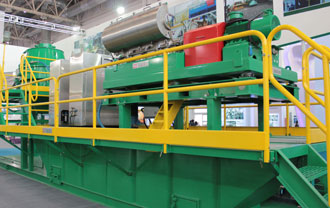

GNCM-40A 冠能鉆井泥漿不落地成套設備

GNCM-40A整套泥漿不落地處理設備撬裝系統的總重量約為: 18.5 Tons ( 包含圖中所有設備)

1) 罐體翹座尺寸:11500x2200x2052mm

國際運輸時，可以拆卸離心機，鉆屑甩干機和防爆變頻控制柜后滿足放入集裝箱的運輸要求。

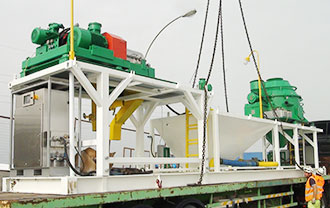

2) 內陸運輸尺寸：11500x2300x3300mm

將鉆屑甩干機，和鉆井液離心機的升降支架降到最低處，放在翹座上，能夠滿足大部分地區內陸運輸?shù)囊?求，無須拆卸甩干機和離心機。

3) 工作尺寸: 11500x4244x4567mm

工作時候，將鉆屑甩干機和鉆井液離心機的支架升高到最高處，能夠滿足鉆屑甩干機的鉆屑排放，以及鉆井液離心機的液相和固相排放，液相的排放可以直接通過重力作用將干凈泥漿流入到儲漿罐或固控系統中去。

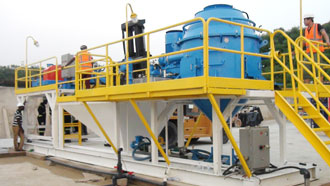

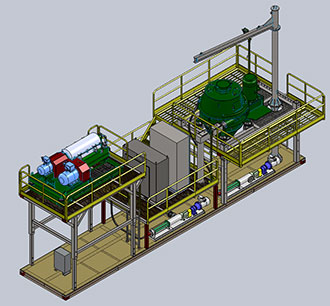

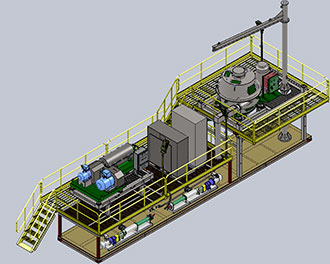

GNCM-40B 冠能鉆井鉆井泥漿不落地設備

GNCM-40B整套泥漿不落地處理設備撬裝系統的總重量約為: 20.5 Tons ( 包含圖中所有設備)

1) 罐體翹座尺寸:11500x2200x1299mm

國際運輸時，可以拆卸離心機，鉆屑甩干機和防爆變頻控制柜后滿足放入集裝箱的運輸要求。

2) 內陸運輸尺寸：11500x2300x3135mm

將鉆屑甩干機升降支架降到最低處，離心機放于翹座的罐體上，能夠滿足大部分地區內陸運輸?shù)囊螅?無須拆卸甩干機和離心機。

3) 工作尺寸: 11500x4244x4567mm

工作時候，將鉆屑甩干機支架升高到最高處，能夠滿足鉆屑甩干機的鉆屑排放。離心機放于翹座的罐體上，排出的液相部分直接流入到底部的收集罐中，需要輸送鉆井液時候，可以通過一臺輸送泵進行輸送或?qū)?此罐體與相近高度的罐體進行連接。

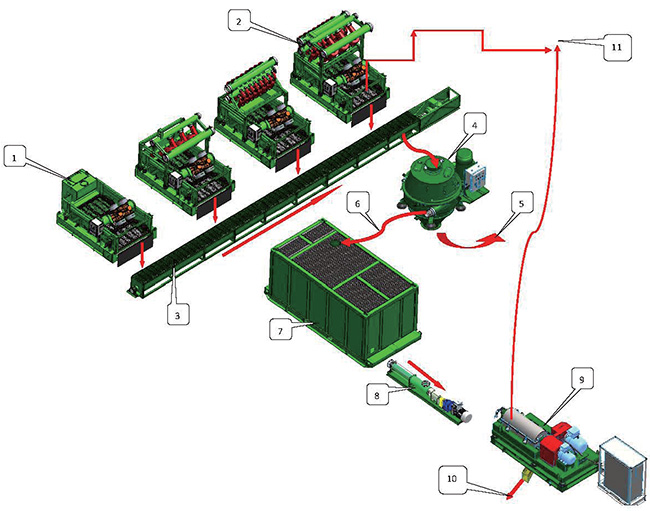

泥漿不落地處理系統工作流程

1- 振動篩
2- 泥漿清潔器
3- 螺旋輸送器
4- 立式鉆屑甩干機

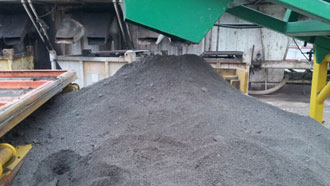

5- 廢渣
6- 回收的泥漿
7- 回收鉆井液罐
8- 離心機供液泵或螺桿泵
9- 離心機
10- 固體排渣口
11- 干凈泥漿回歸泥漿系統

鉆井泥漿不落地處理工作流程說明如下：鉆機過來的泥漿通過高架管匯進入振動篩（1）、清潔器（2），經過（1）、（2）處理排放的鉆屑通過螺旋輸送器（3）輸送至立式甩干機處理（4）。立式甩干機處理完的固體通過廢渣（5）排除，回收到的鉆井泥漿（6）進入鉆井液泥漿罐體（7），離心機供液泵或螺桿泵（8）抽取含有細固顆粒的回收泥漿，供給離心機（9 ）處理，固體部分通過固體排渣口（10）排除，處理完成的鉆井液通過干凈泥漿回歸泥漿系統（11）。
